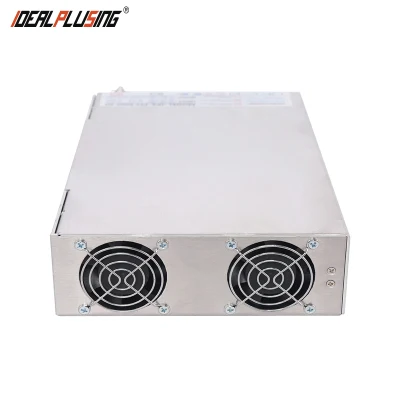

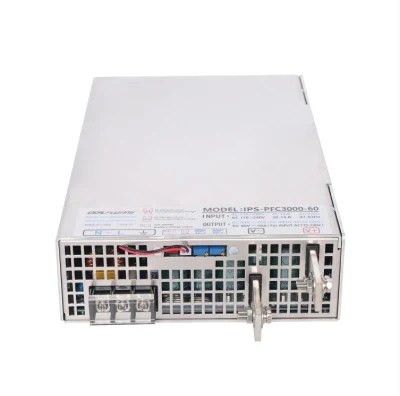

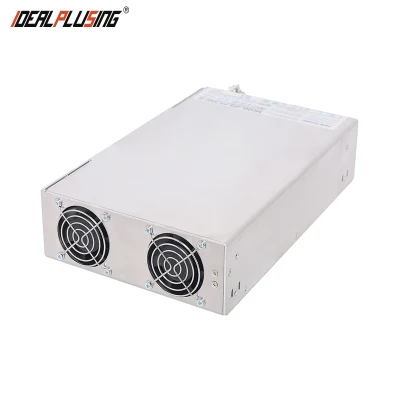

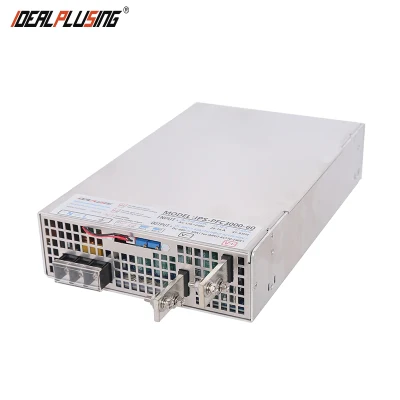

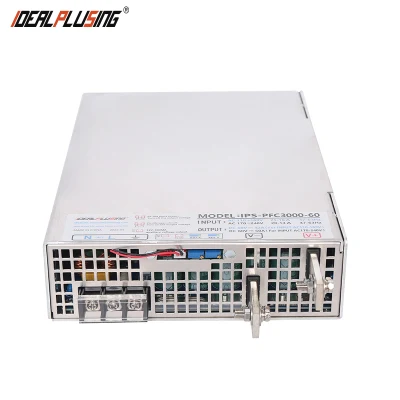

- Foto dettagliate
Informazioni di Base.
Model No.
IPS-PFC3000-48
Modalità di regolazione di tensione
Modulazione di frequenza tipo
Power System fornitura
Terminale Power Equipment Distribution
Trasmissione Energia
Un modo la trasmissione
Sistema di modulazione
SMPS
Certificazione
CE
Marca
Idealplusing
tensione di uscita
48 v cc
corrente di uscita
62.5A
potenza massima
3000 w.
oem
supporto
odm
supporto
personalizzazione
supporto
dimensioni
L294*W185*H65(mm)
peso netto
3,5 kg
peso lordo
4 kg
Pacchetto di Trasporto
Carton
Specifiche
48VDC 62.5A 3000W
Marchio
IDEALPLUSING
Origine
China
Capacità di Produzione
10000PCS/ Month
Descrizione del Prodotto
3000W alimentatore ad alta corrente 62,5 a 24 V 48 V c.c. 3 kw 0.98 alimentatore CC interruttore PFC caricabatteria a uscita singola
Introduzione:
Funzione di correzione del fattore di potenza PFC attivo;
2.valore PF elevato, armoniche basse, elevata efficienza;
3.AC110-240V ingresso tensione largo ;
Scheda a circuito stampato multistrato (scheda a circuito stampato a 4 strati) ;
Corrente costante di tensione;
6.specifiche di tensione multiple opzionali.
I. PARAMETRO DI INPUT
| Tensione di ingresso | 110 V C.A. - 240 V c.a. (adattabile a tensione ampia) |
| Gamma di frequenza | 47 Hz |
| Corrente di ingresso (valore massimo) | Uscita a pieno carico da 3000 W, utilizzare ingresso da 220 V c.a. 16 A. Uscita a pieno carico da 2500 W, utilizzare ingresso da 110 V c.a. 26 A. (Quando si utilizza un ingresso da 110 V, la potenza massima è limitata a 2500 W) |
| Alimentazione in standby | 10 W. |
| Fattore di potenza (Valore PF) | Utilizzare l' ingresso 220VAC e il fattore di potenza a pieno carico al 100% ≥ 0.96 (fare riferimento al valore PF nella figura seguente) Utilizzare l' ingresso 110 V CA e il fattore di potenza a pieno carico al 100% ≥ 0.97 (fare riferimento al valore PF nella figura seguente) |
| Metodo di cablaggio di ingresso | Terminale per cablaggio tipo con recinzione per circuito stampato con distanza KF78 A 3 PIN da 14 mm con copertura protettiva |
| Immettere una corrente di picco | Avviamento a freddo 220 V CA/53A, 110 V CA/28 A. |
II. PARAMETRO DI OUTPUT
| Modello (IPS-PFC) | 3000-24 | 3000-36 | 3000-48 | 3000-60 | 3000-72 | 3000-110 | |
| Tensione di uscita CC | 24 V C.C. | 36 V CC | 48 V CC | 60 V CC | 72 V CC | 110 V C.C. | |
| Ingresso 220 V C.A. | Corrente di uscita | 125A | 83,3A | 62,5 A. | 50 A. | 41,6 A. | 27.2A |
| Potenza di uscita | 3000 W. | 3000 W. | 3000 W. | 3000 W. | 3000 W. | 3000 W. | |
| Efficienza | 89% | 91.2% | 91.8% | 92% | 92.3% | 93.2% | |
| Ingresso 110 V C.A. | Corrente di uscita | 104A | 69.4A | 52A | 41,6 A. | 34,7A | 22,7A |
| Potenza di uscita | 2500 W. | 2500 W. | 2500 W. | 2500 W. | 2500 W. | 2500 W. | |
| Efficienza | 87.2% | 89.3% | 89.6% | 90.3% | 91.4% | 91.5% | |
| Suggerimento: Quando si utilizza l'ingresso AC110V, è necessario ridurre la potenza di uscita a 2500 W. | |||||||
| Ondulazione (max) | 160 mv | 200 mv | 220 mv | 260 mv | 280 mv | 330 mv | |
| Gamma di regolazione della tensione | 17-24V | 26 V | 33 V | 42 V | 48 V | 74 V | |
| Velocità di regolazione lineare | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| Regolazione del carico | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| Precisione della tensione | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
| Tempo di avvio/salita | Ritardo di accensione 3-4 secondi avvio/tensione 500 MS completata | ||||||
| Spegnimento che mantiene il tempo | 16 ms (220 V CA , 80% di carico) 8 ms (220 V CA , 100% di carico) | ||||||
| Metodo di cablaggio di uscita | Il terminale a striscia di rame, la sede del dado M5, deve utilizzare un cablaggio del terminale di rame di supporto di alimentazione | ||||||
| |||||||
| |||||||
III. FUNZIONE
| Funzione | Cortocircuito sul terminale PS-ON: Tensione di uscita di spegnimento Terminale PS-ON aperto: Attivare la tensione di uscita (l'impostazione predefinita è aperta) Nota: La funzione PS-ON controlla la tensione di uscita sull'alimentatore per spegnersi. Quando la tensione di uscita è disattivata, l'alimentazione è in stato di standby a bassa potenza (potenza di standby 10 watt), solo il circuito di alimentazione ausiliario funziona, la ventola di dissipazione del calore funziona correttamente. Non è scollegato dall'ingresso 220 V. |
| Regolazione della tensione di uscita | Tensione di uscita regolabile, regolazione manuale potenziometro Adj-V ) |
| Regolazione della corrente di uscita | La corrente di uscita può essere regolata, il potenziometro ADJ-A regola manualmente, quando il carico raggiunge il valore di impostazione corrente, l'uscita di corrente costante (la corrente di uscita rimane invariata, la tensione di uscita viene ridotta con il carico) |
| Uscita di tensione ausiliaria | Questa macchina fornisce un'uscita di tensione ausiliaria da 12 V-300 ma |
IV. TOPOLOGIA
| PFC | Sovralimentazione interlacciata |
| PWM | Forword a due transistor in parallelo sfalsato |
V. FUNZIONE DI PROTEZIONE
| Protezione da sovratensione in uscita | il 120% della tensione massima di uscita viene interrotto, non viene recuperato automaticamente, per la rialimentazione verrà recuperato |
| Protezione contro i cortocircuiti in uscita | Non vi è alcuna uscita dopo che l'uscita è in corto circuito e la tensione di uscita viene ripristinata automaticamente dopo il rilascio del cortocircuito. |
| Protezione da sovraccarico di uscita | La modalità di protezione da sovraccarico è a limite di corrente costante, il valore della corrente di uscita di blocco è invariato, e la tensione di uscita aumenta e diminuisce con il carico. |
| Protezione da surriscaldamento | Quando la temperatura del dissipatore di calore del transistor PWM raggiunge 85 ° C ± 5%, la tensione di uscita viene disattivata. Recupero automatico quando la temperatura scende a 75 ° C. ± 5% |
VI. SICUREZZA E NORMA EMC
| Standard EMC | Non conforme agli standard EMC |
| Resistenza di isolamento | I/P-O/P,I/P-FG,0/P-FG:100 M OHM /500 V CC /25ºC/70% UR |
| Corrente di dispersione | ≤2 MA/AC220V |
| Tensione di resistenza | Ingresso e uscita: 3000VAC ingresso e massa: 1500VAC uscita E alloggiamento: 500 V CA |
VII. AMBIENTE
| Temperatura di esercizio | -30 -40 ° C può essere utilizzato in piena potenza al 100%, più di questa gamma di temperatura per ridurre la potenza di uscita (Fare riferimento alla curva di caduta della temperatura riportata di seguito) |
| Temperatura di conservazione, umidità | -40~+55ºC,20-90% UR |
| Altitudine | Utilizzato solo a 2500 m di altitudine |
IX. ALTRO
| Metodo di raffreddamento | Ventola di raffreddamento incorporata (velocità di controllo della temperatura, 2 ventole) per soffiare aria internamente |
| Valore del rumore della ventola | In un ambiente interno silenzioso di 20 dB, quando la ventola ruota alla velocità massima, il valore misurato a 1 metro dall'alimentatore è di 55 dB |
| Dimensione shell | lunghezza 294 mm (estensione 45 mm all'esterno del terminale) * larghezza 185 mm * altezza 65 mm |
| Montare il foro di fissaggio | (Installazione orizzontale) distanza tra le lunghezze: 236 mm distanza tra le larghezze: 205 mm (dimensione di riferimento) |
| Peso netto/lordo | 3,5 KG/4 KG |
| Avvertenza 1. Prestare attenzione alla ventilazione e al calore, non può essere installato all'interno della scatola completamente sigillata 2. Questo alimentatore è limitato all'uso in ambienti interni, non è adatto per pioggia, non è impermeabile, non è dotato di polvere, non è adatto per ambienti esterni e ambienti difficili | |
